产品特点 :


产品说明:
1:超声波频率15K Hz。
2:超声波模具依熔接工件设计及制作。
3:落地型整体设计,附活动轮搬运方便,可加装隔音箱设备。


4200W超声波焊接机机器特点:
1:日本产NTK振动子,匹配皇牌钢、钛合金换能器.
2:日本NTK系列换能器,进口气缸,功率强劲,稳定性好。
3:首创方立柱燕尾槽结构,增加机器钢性,防止后仰,保证产品焊接一致性 提高焊接精密度。
4:4200W超强功率输出,适合大型塑料制品焊接,焊接效果佳。
5:合金层焊接模具,不易磨损,坚固耐用。
6:独特的水平螺丝设计,模具容易调试。
7:焊接限位系统,焊后工件不会溢胶。

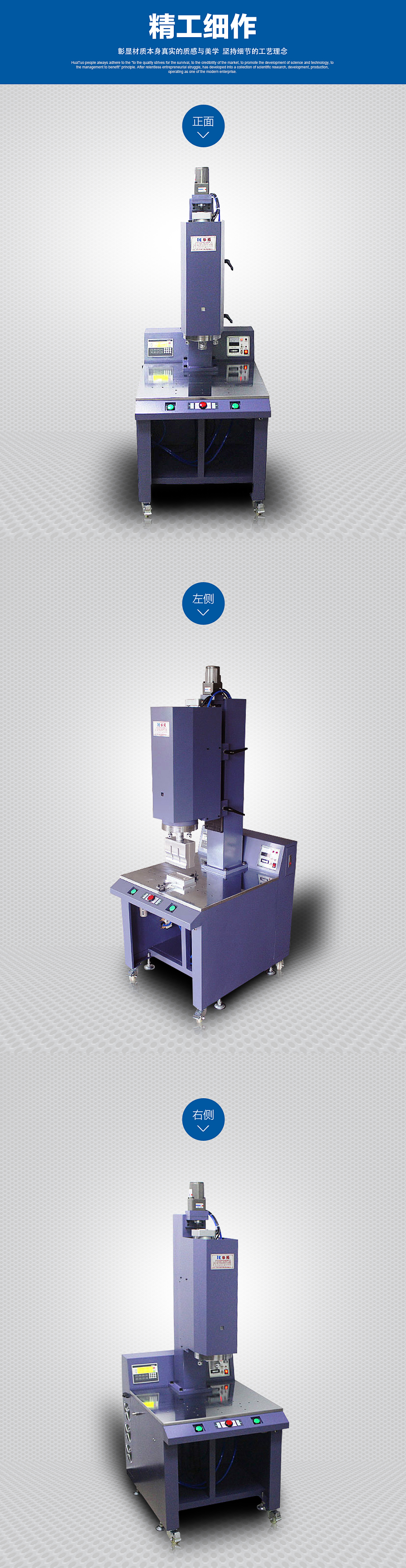

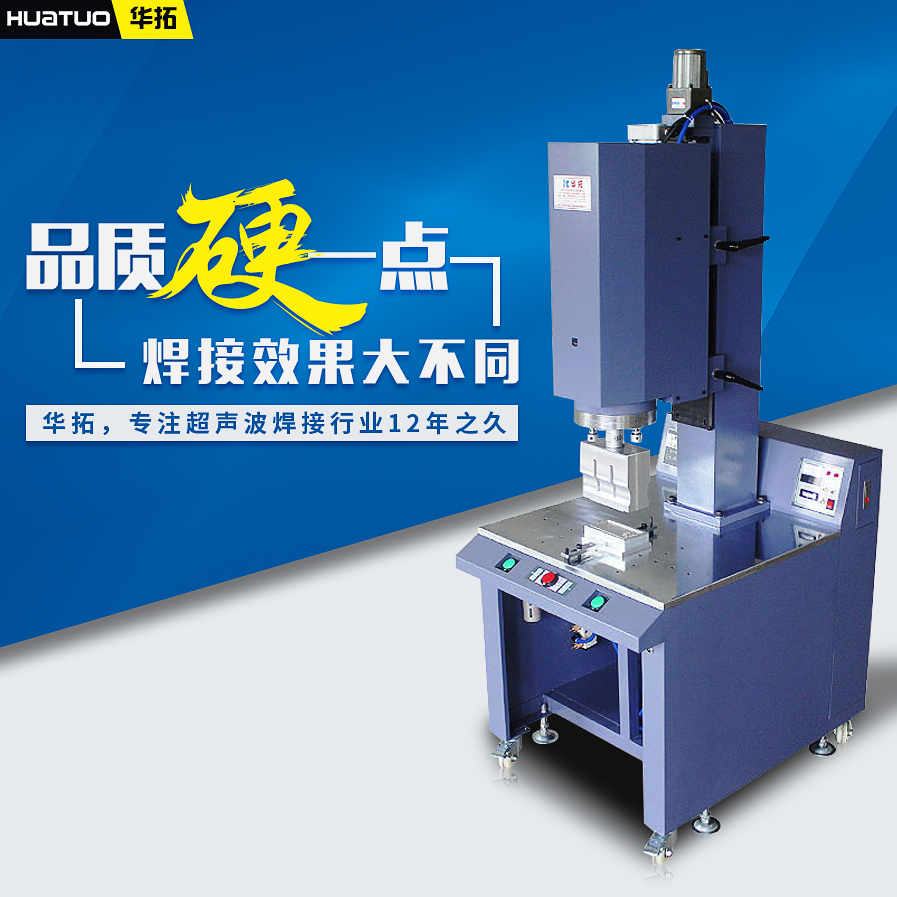

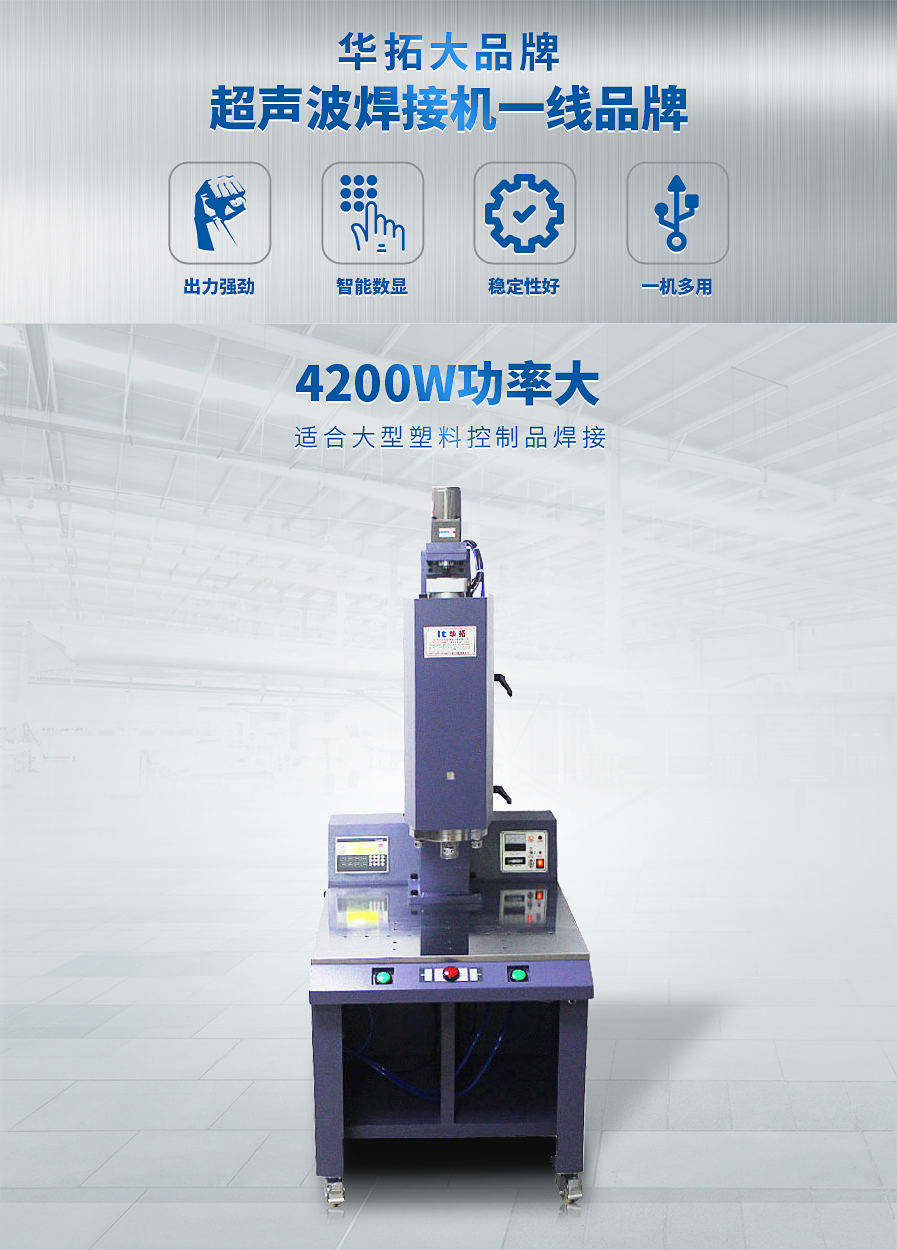

4200W超声波焊接机















产品参数 :

4200W超声波焊接机参数






焊接原理 :
超声波焊接原理

超声波焊接原理:是通过振荡电路振荡出高频信号由换能器转化成机械能(即频率超出人耳听觉阈的高频机械振动能),该能量通过焊头传导到塑料工件上,以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒钟,所得到的焊接强度可与本体相媲美。



超声波焊接方法有:
1、焊接:指的是广义的将两个热塑性塑料产品熔接的过程。当超音停止振动时,固体材料熔化,完成焊接。其接合点强度接近一整块的连生材料,只要产品的接合面设计得匹配,完全密封是绝对没有什么问题的。

2、碟合:熔化机械锁形成一个材质不同的塑料螺栓的过程。

3、嵌入:将一个金属无件嵌入塑料产品的预留孔内。具有强度高,成型周期短安装快速的优点,类似于模具设计中的嵌件。熔化机械锁形成一个材质不同的塑料螺栓的过程。

超声波焊接方法

4、弯曲/生成:音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。这种方式的优势在于处理的快速,较小的内压,良好的外观及对材料本性的克服。

5、点 悍:是对没有预留也或能源控制的两个热塑塑料组件的局部焊接。点焊也能产生一个强有力的粘合构造,尤其适合一些大型配件、有突起的塑料片或浇注的热塑塑料以及那些结构复杂、难以进入接合面的产品。

 6、剪 切 :切和封口一些有序与无序的热塑材料的超音波工艺。用这种方法密封的边缘不开裂,且没有毛边、卷边现象。纺织品/胶片的密封 纺织品品及一些胶片的密封也可用到超音波。它可对胶片实行紧压合,还可对纺织品进行整洁的局部剪切与密封。缝合的同时也起到了装饰的作用。








应用范围 :

超声波焊接机在焊接塑料制品时,即不要填加任何粘接剂、填料或溶剂,也不消耗大量热源,具有操作简便、焊接速度快、焊接强度高、生产效率高等优点。因此,超声波焊接技术越来越广泛地获得应用。那么,超声波焊接机应用范围是什么呢?超声波焊接机应用范围具体如下:

电子电器行业:
电子电器产品更新换代强,对塑料部件的熔接要求越来越高。而超声波焊接技术具有环保、节能、安全、不需辅助剂等优点,适应了电子电器行业的高需求。

超声波焊接机可焊接的电子电器
应用超声波焊接技术的电子设备及配件有:电池壳、充电器、阀控式密封维护铅酸蓄电池 、3寸软盘、U盘、SD卡、CF卡、USB接插件、:预付费水表电表,通讯设备,无绳电话,手机配件,手机壳,电池壳,充电器、阀控式密封维护铅酸蓄电池 ,3寸软盘,U盘,SD卡,CF卡,USB接插件、蓝牙/录影带盘、计算机、电子表、手机、MP3、磁碟片、手机电池、充电器、手机外壳、设定器、开关插座、预付费水表电表、通讯设备、无绳电话、手机配件、手机壳蓝牙等。


家电设备行业:
随着家电行业的快速发展,对于常规塑料焊接的要求不断的提升,在家用电器方面可焊材料越来越多.
应用超声波焊接技的家电设备及配件有:蒸气熨斗、饮水机塑料板、电视机外壳、收录音机透明面板、摇控器、手提日光灯罩、榨汁机塑料框架、吸尘器部件、剃须刀外壳、电视机壳螺丝固定座、减蚊灯壳、洗衣机脱水槽等需要牢固、密封和美观的塑焊技术。


耗材通讯行业:
耗材通讯就是耗材和通讯器材,众所周知,当代社会对于通讯器材的需求量和高质量要求不断提升。器材塑料部件的焊接是产品质量的关键。
应用超声波焊接技的耗材通讯有:墨盒、电话机、手机充电器、电源适配器、通讯器材螺母埋入、耗材塑料件、磁带、硒鼓、打印机、传真机、手机壳等。


文具玩具行业:
社会上越来越注重商品的环保、安全、由于采用了超声波技术使产品清洁、高效、牢固、免除使用胶水、螺丝、粘合剂或其他辅助品等适应了社会需求。不仅降低了生产成本,
应用超声波焊接技的文具玩具有:钥匙链、手机挂件、玩具眼振落、玩具奶嘴、闪光球、墨盒、文件夹、名片夹、相册、文件夹,相册,折盒,PP中空板,笔套,墨盒,硒鼓;半圆仪等的有效焊接熔接。使企业在市场的竞争力大大增强。


包装加工行业:
在包装加工行业中很多都用到超声波熔接技术如:软管的封口特殊打包带的熔接,空气过滤袋,水处理丙纶滤袋的焊接,无纺布手提袋,瓦楞容器的密封焊接等。超声波焊接在包装行业是不折不扣的好帮手。
应用超声波焊接技的包装加工有:防伪酒瓶盖、冷冻精液软管包装、指甲剪盒、自封袋、购物手提袋、牙签盒、纸杯、方便面纸碗、乳品包装盒等。


纺织行业:
超声波焊接技术在纺织行业主要应用于无纺布上,无纺布具有防潮、透气、不助燃、容易分解、可循环再用是一种环保材料使用范围广泛。
超声波焊接机可焊接的纺织品
适合超声波焊接的无纺布产品有:衣服花边、背包、手提袋、窗帘、雨衣、床套、枕头套、汽车套、口罩、包装带、手术衣、椅套、被套、防护服、饰品、洋伞、灯罩、玩具、手套、桌巾等。


饰品日用行业:
在日用品中有许多产品的制造加工都需要用到塑料焊接技术而超声波塑料焊接技术具有独特的优点被广泛应用。
应用超声波焊接技的日用品有:相框、锁匙扣、塑料打火机、牙签盒、行李箱、座密封式容器、中空板箱、饰品盒、化妆品盒、圣诞饰品、发饰品、餐盒、内松盒等。对PUC、PMMA、PS、PPS、PBT、ABS、PP、PE、PC、PETG等塑料材质日用品效果最佳。


汽配行业汽车工业行业:
焊接是汽车制造中的关键环节,汽车中塑料部件越来越多,塑焊相关汽车最终质量。

超声波焊接机可焊接的汽车配件

超声波可通过计算机程序控制来实施对大件和不规则工件的焊接如:安全气囊、仪表盘、遮阳板、车载饮水机、尾灯、膨胀水箱、车窗马达、内置音响、脚垫、门板、离合拔叉、备胎箱、保险杠、滤清器、前挡板、刹车油杯、制造车身塑料零件,汽车车门、汽车汽车仪表、车灯车镜、、内饰件、反光材料、反光道钉、拉索、摩托车用塑料滤清器、散热器、制动液罐、油杯、水箱、油箱、风管、尾气净化器、托盘滤板等焊接。


以上都是超声波焊接机可焊接产品中的一小部分,超声波焊接机应用非常非常的广泛。我们会根据您产品的材质、结构、生产和效率要求等,为您推荐最合适的超声波焊接机、为您推荐最佳的焊接方案。






使用说明 :


1、 将电缆的一端接到发振筒上输出控制电缆接头,另一端接到电箱背面的输出控制电缆插 座上,并旋紧。

2、 将焊头的连接面擦净,连接在发振筒的换能器上,并用扳手锁紧。  注意:连接时,必须确保焊头与换能器间两个连接面吻合,并锁紧。不可因连接螺丝过长或滑牙无法锁紧的现象,否则产生声波传递不畅而导致本机损坏。

3、 装卸焊头时必须使用两支扳手将焊头及换能器分别卡住,不得只卡其中一个部分锁紧或 装卸,以免导致手提发振筒的损坏。

4、 检查1、2点安装妥当后,将电源线插座插在外接电源插座上,并扳动电源开关,这时 电源指示灯亮。

5、 轻压声波控制开关,这时能听到声波传递到焊头时焊头发出的“吱吱”声,说明本机工作正常,即可投入使用。

6、 本机在工作出现异常时,切勿私自拆开设备,请通知供货商或将设备寄到生产商检查维修。

7、操作前,请务必做超声检测,以确定发生器频率与换能器系统机械谐振频率一致。尤其是更换焊头或改变输出振幅之后,不可疏忽。

8、调试:
a、 手提式超声波塑料焊接机在出厂前已经调试完毕,如无异常情况,打开电源,调整焊接 时间至适当位置就可直接使用。
b、 故障分析: 故障现象 引起原因  当系统接上电源时,保险丝熔断 电源线短路  当电源开关接通时,电源指示灯不亮 (1、 电源没有真正接上;2、 整流桥坏);
c、 电源开关或指示灯坏;
d、 保险丝断;


机器安装法:

1、将发振箱放置于机体附近操作员易于观察及调整之处。

2、接地:将地线一端接地,另一端接于发振箱后面之接地旋钮。

3、发振箱与机体联接:将机体之输出电缆插头及控制电缆插头接于发振箱插座及机体插座上

4、接空压源:将高压气压管引清净干燥之空压源与熔接机体上空气滤清器入口接头以管束结合锁紧。

5、接电源:发振箱后面之电源线及插头,请接上AC220V,∮60/50HZ电源。







保养方法 :

1:定期检查电缆接头是否松动。
2:焊头、底模及工作物常保持清洁。
4:滤水杯达1/3水位时,请将水排除。
5:定期检查内部振动子输出线是否磨损。
6:工作场所保持空气畅通,周围温度不可过高。(40℃以下)。


超声波焊接机保养图
7:定期清洗空气滤清器,应使用清洁剂或水,不可使用挥发性之溶剂。
8:焊机每使用满一月,滑动部位应揩试干净,重新涂上优质润滑油脂。
9:机械定期擦拭,但不可使用液体清洗,发振箱上方勿重压或放置流体物。
10:搬运机器时,发振箱应与机体分离(拆开电缆插座),搬运须小心,勿受撞击。
11:每月应打开控制箱上盖,用干净不带水分空气枪,清除箱内粉尘,以保持零件散热通风之良好
12:外观若有灰尘,请以干净布擦拭,每隔半年应以干燥之压缩空气吹净机内尘埃,在清洁焊机侧板、表面时严禁使用各种熔剂,应使用中性洗涤剂,轻轻擦试。
